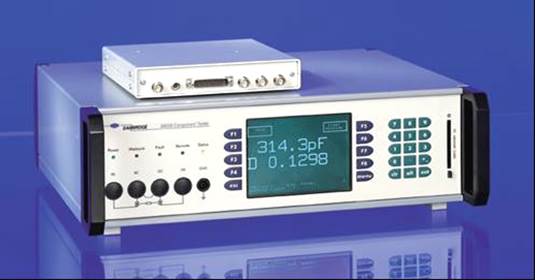

＊＊＊＊＊＊＊＊ ＤＢ２３０シリーズ ＬＣＲメーター ＊＊＊＊＊＊＊＊
１台で容量値と tanδ ( ESR ) を別々の周波数で同時測定
（生産ライン用、１台で２台分の測定をします。）
ＤＢ２３０シリーズＬＣＲメーターには用途により次の種類があります。
・ＤＢ２３０／２３１キャパシタンステスター
テスト周波数１Ｍ、１００Ｋ、１０Ｋ、１ＫＨｚ、ＤＢ２３０は外部モジュール付
・ＤＢ２３２キャパシタンステスター
テスト周波数１００Ｋ、１０Ｋ、１Ｋ、１００Ｈｚ（１２０Ｈｚ）、外部モジュール付
・ＤＢ２３６キャパシタンステスター
テスト周波数１００Ｋ、１０Ｋ、１Ｋ、１００Ｈｚ（１２０Ｈｚ）、外部モジュール付
インピーダンス（Ｚ、θ）も測定
高性能発振器により、大容量コンデンサーの容量値、ｔａｎδ（ＥＳＲ）を１００ＫＨｚ
でも非常に正確に安定して測定できます。 （タンタル、電解コンデンサーにも最適）
［ 特 長 ］
●広範囲測定
０．１ｐＦ―３ｍＦ以上（基本精度内）、広範囲の容量（測定周波数により限定）を測定できる
ＬＣＲメーターで、精密コンデンサーの高速生産ライン用測定器として最適です。とくに１００
ＫＨｚでの各種パラメーターを、高速で正確に安定して測定できます。
ＤＢ２３６はＺも測定でき、タンタル、電解コンデンサーなどの高容量コンデンサー生産ライン
用測定器としても最適です。
●高精度測定
容量測定精度０．０５％以下、ｔａｎδ基本測定精度２×１０−４以下（分解能０．００００１）
の高精度で測定できます。
●４測定周波数（４個の発振器内蔵）
１ＭＨｚ、１００ＫＨｚ、１０ＫＨｚ、１ＫＨｚ（ＤＢ２３０／２３１）または１００ＫＨｚ、
１０ＫＨｚ、１ＫＨｚ、１００（１２０）Ｈｚ（ＤＢ２３２／２３６）の周波数で測定できます。
また容量値とｔａｎδ（ＥＳＲ）を、別々の周波数で同時に測定しディスプレーに表示出来ます。
例．容量を１ＫＨｚ，ｔａｎδを１００ＫＨｚ、生産ライン用に１台で２台分の役目をします。
ＤＢ２３６は同時に複数のパラメーターを４周波数まで測定できます。
●高速測定
トリガー入力からリッミト出力までの測定時間は６ｍＳ−２０ｍＳの高速です。
●２種類の測定モード
容量測定は％偏差または直読、損失測定はｔａｎδまたはＥＳＲで高速測定できます。
●コンタクトチェック機能
４端子の接触状態を、測定前にコンタクトチェック機能により監視できます。
●アベレージング機能
測定を２−９９回行い、測定値を高速でアベレージングできます。
●１２種のリミット出力
内蔵コンパレーターで測定値を最高１２種類の容量精度と最高４種類の損失に分類できます。
●入力保護
最高１０００Ｖ、２ジュールまでの入力保護回路を内蔵しています。
●測定電圧，内部バイアス電圧可変
測定電圧を０．１Ｖから１Ｖまで、０．１Ｖステップで可変できます。また±３Ｖｄｃまで
のバイアス電圧を０．１Ｖステップで印加できます。（ＤＢ２３０／２３２／２３６は外部入力
で±４８Ｖまでのバイアス電圧が印加できます。）
●測定ケーブル
ＤＢ２３１は１ｍ、ＤＢ２３０／２３２／２３６は外部ブリッジモジュールまで５ｍ、そこから
１ｍの測定ケーブルが接続できます。
●シンプルオペレーション
大型ディスプレーに表示されるメニューを見ながら、ソフトキーで簡単に設定出来ます。
●インターフェース
ＧＰ−ＩＢ（ＩＥＥＥ４８８）とＲＳ２３２Ｃインターフェースを標準装備しています。
ＰＣカード（オプション）に各種設定をメモリーでき、コンピューターで編集できます。
