＊＊＊＊＊＊＊ ＤＢ６２０シリーズ 直流絶縁抵抗計 ＊＊＊＊＊＊＊
新製品 ＤＢ６２０シリーズ（１００ＷＤＣパワーサプライ搭載 ！）
・ＤＢ６２０ メグオ−ムメ−タ−：ー１０〜−１０００Ｖ、Max. ８０ｍＡ、
フローティングで、ケーブル、モーター等の測定用

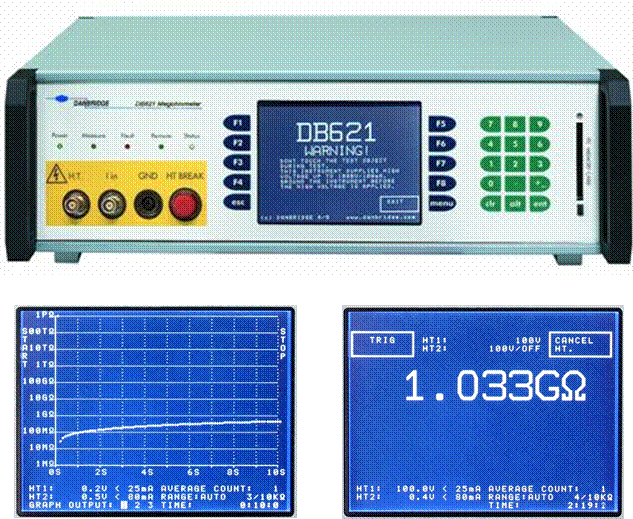

・ＤＢ６２１ メグオ−ムメ−タ−：１０〜１０００Ｖ、Max. ８０ｍＡ、オリジナル機種
・ＤＢ６２２ メグオ−ムメ−タ−：１０〜５００Ｖ、Max. １６０ｍＡ×２電源
コンデンサー生産ライン用
・ＤＢ６２３ メグオ−ムメ−タ−：１０〜１０００Ｖ、Max. ８０ｍＡ×２電源
コンデンサー生産ライン用
・ＤＢ６２５-２ メグオ−ムメ−タ−：５０〜２０００Ｖ、Max.４５ｍＡ、高圧タイプ
・ＤＢ６２５-５ メグオ−ムメ−タ−：５０〜５０００Ｖ、Max.１８ｍＡ、高圧タイプ
［ 特 長 ］
●広範囲測定
１０ＫΩ−１０９ＭΩ、１ｐＡ−１ｍＡ（オプションで１０ｐＡ−１０ｍＡ）の広範囲の
絶縁抵抗と直流電流を高速測定できます。
●高精度測定
絶縁抵抗値測定精度±２％（＜１０６ＭΩ）、直流電流測定精度±２％±２ｐＡの高精度
で測定できます。
●高テスト電圧
最高５０００Ｖの高電圧（ＤＢ６２５）、１Ｖステップで設定出来ます。
●高速測定
トリガー入力からリッミト出力までの測定時間は＜５２ｍＳの高速です。（チャージ時間
を除く）
●低入力インピーダンス
入力インピーダンスは１０ＫΩ（テスト電流＞１０ｎＡ）で、高速測定できます。
●高チャージ電流
コンデンサー測定時のチャージ電流は、ＤＢ６２１：８０ｍＡ／１０００Ｖ，
ＤＢ６２２：１６０ｍＡ／５００Ｖ、ＤＢ６２３：８０ｍＡ／１０００Ｖ，
ＤＢ６２５：４５ｍＡ／２０００Ｖ、１８ｍＡ／５０００Ｖと高チャージ電流です。
●自動チャージ、ディスチャージ機能
コンデンサー測定時のチャージとディスチャージを自動で行うことが出来ます。
●６種のリミット出力
内蔵コンパレーターで最高５点のリミットが設定でき、最高６種の測定値に分類できます。
●アベレージング機能
測定を２−９９回行い、測定値を高速でアベレージングできます。
●Ｘ−Ｙ表示機能、棒グラフ表示機能
Ｘ軸に時間（１−３６００秒）、Ｙ軸に絶縁抵抗値又は電流値の特性を大型ディスプレーに
表示させることができます。またアナログ棒グラフとしても表示できます。
●コンタクトチェック、ショートチェック機能
４端子の接触状態をコンタクトチェックとショートチェック機能により監視できます。
●測定タイミング時間の設定
トリガー入力からのチャージ遅延時間、測定遅延時間を各０−９９９９ｍＳ、１ｍＳ
ステップで設定出来ます。
●シンプルオペレーション
大型ディスプレーに表示されるメニューを見ながら、ソフトキーで簡単に設定出来ます。
●インターフェース
ＧＰ−ＩＢ（ＩＥＥＥ４８８）とＲＳ２３２Ｃインターフェースを標準装備しています。
プリンター出力ポート（ＤＢ６２１用オプション）
●メモリーカード（オプション）
ＤＢ６２０シリーズは測定手順をメモリーカードの挿入で簡単に設定できます。
カタログ、資料（ＰＤＦファイル）
ＤＢ６２０シリーズメグオームメーターアプリケーションノート（１４４Ｋ）
